镀膜低密高强陶粒

1、强度高（干湿破碎率比高密陶粒低）；

2、圆度和球度比中高密陶粒有所提高；

3、表面比中高密陶粒光滑，有利于降低对输送管道和泵的磨损以及压裂液返排；

4、化学惰性比中高密陶粒好，地层条件和压裂措施对镀膜低密陶粒强度影响小；

5、密度低有利于压裂过程在地层中比中高密陶粒输送距离远，铺置浓度均匀，提高导流能力，延长压裂裂缝的时效性更长。

6、良好的自洁功能和表面光滑性，避免地层中矿物质沉积在支撑剂上；避免地层中有机胶质和压裂液粘附在支撑剂上；

7、改变了陶粒表面的润湿性，具有透油气控水功能；

8、密度低能大量节省瓜胶用量，同时降低施工风险。镀膜低密陶粒视密在2.4 g/cm3 以下（中密按3.0 g/cm3 ），视密下降25%以上；

9、在相同浓度的压裂液中，沉降速度比中密陶粒慢45%以上；

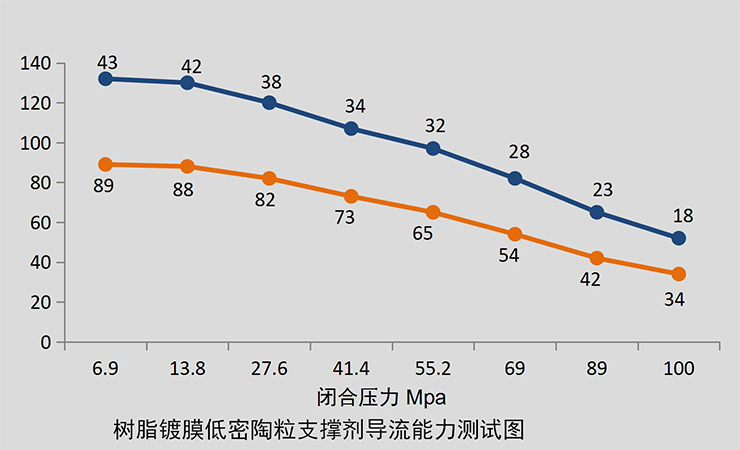

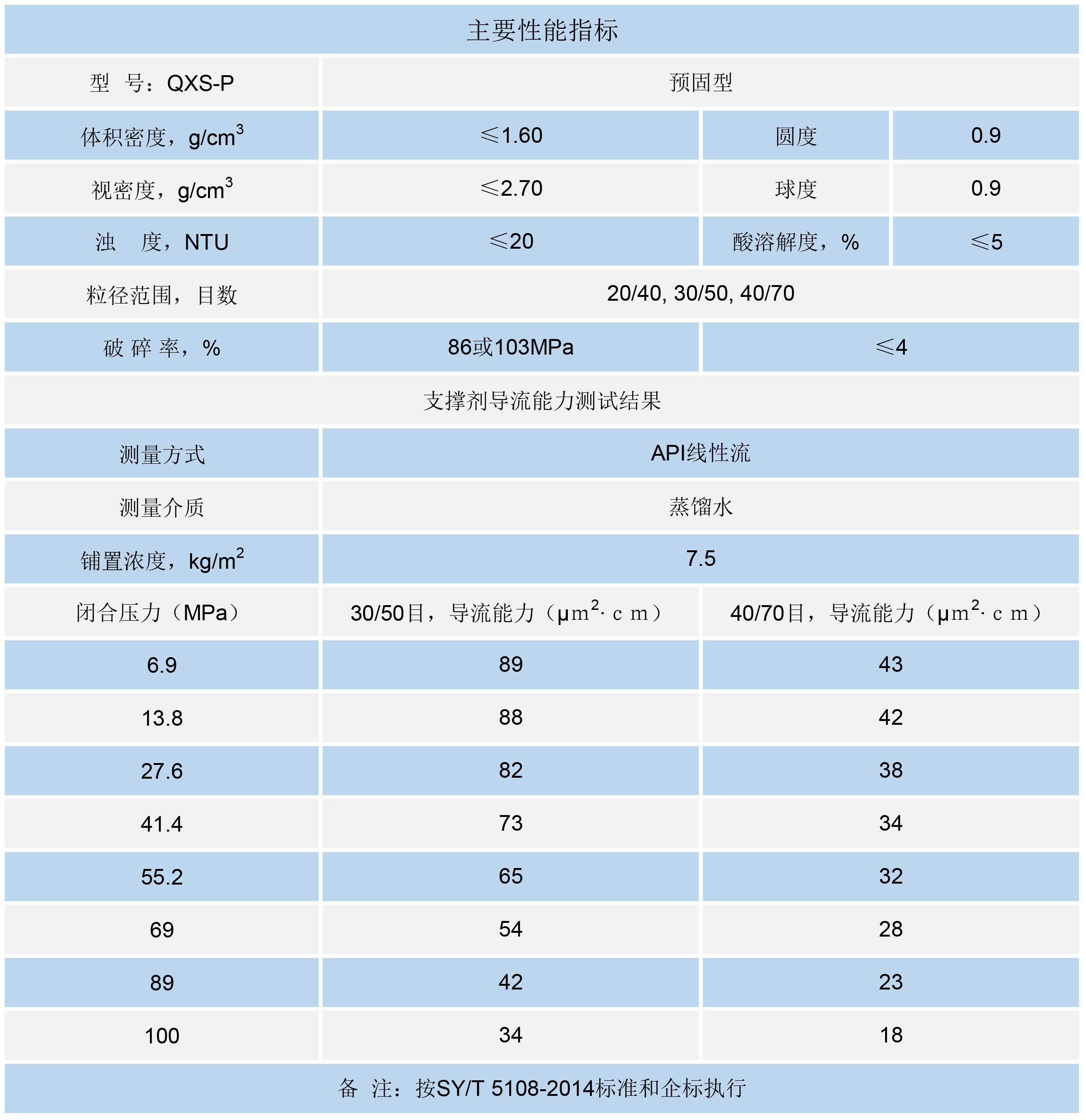

10、比中高密陶粒防嵌入效果好。
